Ворота откатные, заполнение сендвич панель

Ворота откатные, до установки сендвич панели

вид с улицы, до установки сендвич панели

вид с улицы, сендвич панель установлена

  Откатные ворота с обшивкой сендвич панелью являются наиболее дорогим вариантом.

  Расположение сендвич панели может быть как вертикальным так и горизонтальным.

  Сендвич панель представляет собой плиту, состоящую из  3-х слоёв: лист мелаллический (0,5мм) - слой затвердевшей пены (39мм) - металл (0,5мм). Металл имеет рифленую структуру, что улучшает сцепление с пенным слоем и придает панели благородный вид. Соединение  этих трех материалов придает панели высокую прочность. Кроме прочности панель обладает хорошими утепляющими свойствами и вполне пригодна для устройства тёплых ворот. Но в откатных воротах её чаще используют для достижения нужного дизайна.

  На рисунке изображены ворота с треугольным хвостом (диагональной укосиной), но вариантов хвостовой части может быть несколько, прямоугольный хвост с разделительной распоркой, без распорки, крестообразный и т.д.

   Заполнение сендвич панелью может быть выполнено как только по проему так и по всей длине ворот включая хвостовую часть.

  Рама ворот делается из трубы 60х40х2 мм, с подрезкой перед сваркой сборкой под углом 45 градусов каждого звена, сварка, независимо от её вида  ведется только по зазорам не менее 1,5 мм, затем швы зашлифовываются и заполировываются до получения правильных однородных граней во всех местах соединений труб.

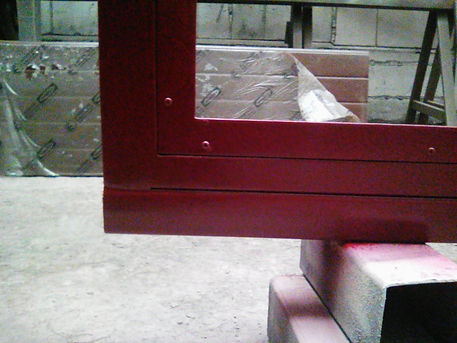

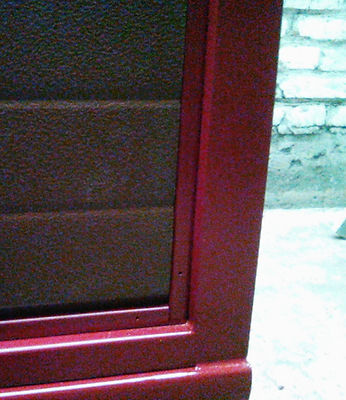

  Подрамник собирается из трубы 40х20х1,5, плюс с лицевой стороны - полоса 40х4 на заклепках и с обратной стороны - полоса 40х4 на шурупах.  Полосы соединены между собой сваркой с обоих сторон с зачисткой и полировкой.

  Данный вид сборки сендвич панелей в раме ворот имеет неоспоримые преимущества перед другими видами сборок - в случае повреждения панелей их можно легко заменить, достаточно выкрутить шурупы крепления полосы 40х4 и произвести любые ремонтные работы. А полоса 40х4 с лицевой стороны, сваренная в прямоугольную рамку, придает воротам дополнительную жесткость.

  К нижней части рамы приваривается несущая балка, с помощью которой будут двигаться ворота по роликам.

  Все поверхности прилегания грунтуются с обеих сторон.

  Если ворота заказаны с автоматикой, то бобышки под рейку привариваются в цеху до покраски.

  Перед покраской начала и конец сварных швов после зачистки дополнительно пропитываются жидкой грунтовкой.

  Покраска ворот делается в 2 этапа - грунтование, затем покраска. Грунт берется самый лучший, используемый для лодок, в месте соприкосновения с водой, краска для лодок, велосипедов, чтобы конструкции прослужили долгие годы.

вид со двора, установленной сендвич панели перед закреплением

вид со двора, после закреплениения
